Vous êtes-vous déjà demandé ce qui se passe réellement dans les coulisses de votre spa ?
Comment l'eau est-elle maintenue propre et hygiénique pour que vous puissiez vous détendre sans soucis à tout moment ?
La réponse réside dans un composant souvent négligé mais essentiel : le système de filtration du spa . Ce véritable héros du traitement de l'eau fait son travail jour après jour pour vous offrir un plaisir de baignade cristallin.
Mais comment fonctionne réellement un système de filtration de spa ?
Quels composants sont impliqués et comment interagissent-ils ?
Et surtout : que devez-vous faire pour maintenir votre système en parfait état ?
Dans cet article, nous vous emmenons dans un voyage passionnant à travers le monde fascinant de la technologie des filtres de spa. Découvrez comment les systèmes modernes comme le système de filtration Steinbach 25N impressionnent par leurs fonctions innovantes et leur fonctionnement intelligent.
Nous vous expliquerons étape par étape ce qui est important pour l'installation, le fonctionnement et la maintenance. Grâce à nos conseils et astuces, vous deviendrez un expert en eau cristalline et pourrez maintenir votre spa en parfait état à long terme.
Curieux?
Plongez ensuite dans le monde fascinant de la technologie des filtres et découvrez ce que votre système de filtration de spa peut faire pour vous.

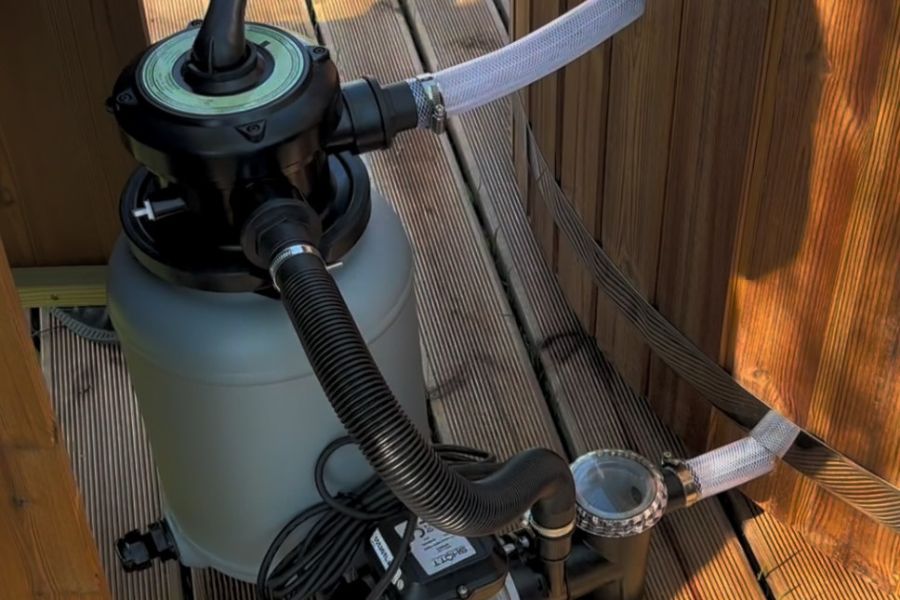

Système de filtration pour spa Steinbach 25N
Composants et fonctionnalités du système de filtration Steinbach 25N
Le système de filtration pour spa Steinbach 25N est une solution de traitement de l'eau puissante et compacte, spécialement développée pour les spas et les bains à remous d'une capacité d'eau allant jusqu'à 25 m³.
Les principaux composants du système sont les suivants :
1. Bouilloire filtrante avec boules filtrantes
Le cœur du Steinbach 25N est le réservoir de filtre, qui est rempli de billes filtrantes spéciales au lieu de sable de quartz conventionnel. Ils sont fabriqués en polyéthylène de haute qualité et offrent une surface nettement plus grande que le sable.
Lorsque l'eau s'écoule dans la chaudière, les particules de saleté et la turbidité restent collées aux billes filtrantes.
2. Pompe de circulation puissante
La pompe de circulation intégrée de 250 W aspire l'eau de la piscine et la pompe à travers le réservoir du filtre à un débit de 5,5 m³ par heure. Cela garantit une circulation optimale et une filtration efficace de l'ensemble du volume d'eau.
3. Vanne à 7 voies conviviale
Le réservoir du filtre est équipé d'une vanne à 7 voies permettant un contrôle pratique des différents modes de fonctionnement. En tournant la poignée de la vanne, des fonctions telles que le filtrage, le lavage à contre-courant, le rinçage, la vidange, la circulation et la fermeture peuvent être réglées.
4. Manomètre intégré pour le contrôle de la pression
Le manomètre fixé au réservoir du filtre permet de surveiller facilement la pression du filtre. Une augmentation de la pression signale que les billes filtrantes sont obstruées par des particules de saleté et qu'elles doivent être nettoyées.
5. Ensembles de raccordement pour les tailles de tuyaux courantes
Le système de filtration du spa est livré avec des kits de raccordement pour tuyaux de 32/38 mm. Cela permet de le connecter facilement et en toute sécurité aux entrées et sorties du spa.
Fonctionnement du système de filtration Steinbach 25N
Pour mettre en marche le système, connectez-le au spa à l'aide des ensembles de tuyaux fournis.
Réglez la vanne à 7 voies sur « Filtre » et allumez la pompe. L'eau de la piscine circule désormais en continu dans le réservoir de filtration, où les impuretés sont filtrées de manière fiable.
Vérifiez régulièrement la pression sur le manomètre. Si cela augmente sensiblement, les boules filtrantes doivent être nettoyées. Vous pouvez retirer les boules filtrantes de la bouilloire filtrante et les laver dans la machine à laver.
Grâce à la technologie de filtration avancée avec boules filtrantes et à une utilisation conviviale, le système de filtration pour spa Steinbach 25N garantit une eau cristalline et hygiéniquement parfaite en permanence dans votre spa. Sa conception robuste et sa fabrication de haute qualité en font une solution complète fiable pour un traitement efficace de l'eau.
Modes de fonctionnement du système de filtration du spa
La vanne à 7 voies du système de filtration pour spa Steinbach 25N offre les modes de fonctionnement suivants :
1. Filtre
Dans ce réglage standard, l'eau est aspirée de la piscine, passe à travers les boules filtrantes de la chaudière, puis nettoyée et pompée dans le spa. Le réglage de filtration doit être la norme et fonctionner pendant 6 à 8 heures par jour, selon l'intensité d'utilisation.
2. Lavage à contre-courant
Le processus de lavage à contre-courant affecte uniquement le sable filtrant ou le verre filtrant. Les boules filtrantes ne sont pas lavées à contre-courant, mais sont lavées en machine à laver.
3. Rincer
Après le lavage à contre-courant, un processus de rinçage d'environ une minute a lieu. Il s'agit de rincer dans le sens d'écoulement normal pour éliminer les particules de saleté dissoutes et la turbidité du système de filtration et des tuyaux. Revenez ensuite à « Filtre ».
4. Circuler
Dans ce réglage, l'eau est simplement mise en circulation sans passer par le récipient filtrant. Cela peut être utilisé, par exemple, pour mélanger rapidement des produits de traitement de l'eau ajoutés.
5. Vide
Pour vidanger l'eau de la piscine via la pompe, par exemple lors de l'hivernage du spa. L'eau est seulement extraite et non restituée.
6. Fermé
Toutes les entrées et sorties seront fermées. Ce réglage est sélectionné pour ouvrir le récipient du filtre, par exemple pour le remplir de billes filtrantes ou pour l'inspection.
7. Rincer
Comme le mode de fonctionnement du même nom au point 3. Après un fonctionnement hivernal ou une période d'arrêt plus longue, un lavage à contre-courant avec post-rinçage doit être effectué avant la première filtration.
L'utilisation correcte des différents modes de fonctionnement garantit un traitement de l'eau efficace et sans problème et optimise la durée de vie du système de filtration du spa.
Raccordement du spa au système de filtration
Pour connecter correctement les deux tuyaux au système de filtration du spa Steinbach 25N, veuillez noter les points suivants :
1. Entrée de la pompe (côté aspiration)
- Le tuyau de l'écumoire ou du drain de sol du spa est connecté à l'entrée de la pompe.
- L'entrée est généralement située à l'avant de la pompe et est marquée d'un « IN » ou d'un symbole de flèche pointant vers la pompe.
- La connexion d'entrée a généralement un diamètre plus grand que la sortie.
2. Sortie de la pompe (côté pression)
- Le tuyau qui renvoie l'eau filtrée au spa est connecté à la sortie de la pompe.
- La sortie est généralement située sur le dessus de la pompe et est marquée d'un symbole « OUT » ou d'une flèche pointant vers l'extérieur du boîtier de la pompe.
- Le raccord de sortie a généralement un diamètre plus petit que l'entrée.
3. Réservoir filtrant
- La sortie de la pompe est connectée à l'entrée du réservoir du filtre. Ce raccordement se trouve généralement sur le côté de la chaudière et conduit l'eau dans la chaudière.
- La sortie du réservoir de filtration, par laquelle l'eau purifiée quitte le réservoir, est reliée via un tuyau aux buses d'entrée du spa pour renvoyer l'eau filtrée dans la piscine.
4. Raccords à vis et joints
- Tous les raccords de tuyaux doivent être scellés avec les raccords et joints fournis pour éviter les fuites.
- Les écrous-raccords doivent être serrés à la main, mais sans trop serrer les filetages.
- Des joints plats ou des joints toriques doivent être utilisés lors du raccordement des tuyaux et leur positionnement doit être vérifié.
En résumé, le tuyau est conduit de la piscine à l'entrée (côté aspiration) de la pompe, de là à l'entrée du réservoir du filtre et via la sortie du réservoir du filtre de retour dans le spa. Le bon sens d’écoulement est essentiel au bon fonctionnement du système de filtration du spa.
Lors du processus de connexion, il est recommandé de consulter les instructions d'installation ci-jointes, qui montrent les différentes étapes avec des illustrations. En cas d'incertitude ou de difficulté, il convient de consulter un installateur professionnel pour garantir une mise en service correcte et éviter d'endommager le système de filtration du spa ou le spa.
Les tuyaux sont-ils mal connectés ?
Si les deux tuyaux du système de filtration du spa sont accidentellement connectés de manière incorrecte, les conséquences suivantes se produiront :
Altération de la fonction du filtre
En échangeant la connexion, le sens d'écoulement prévu de l'eau à travers le système de filtration du spa est inversé. Au lieu d'aspirer l'eau de la piscine, de la faire passer à travers les boules filtrantes puis de la renvoyer dans le spa dans un état nettoyé, l'eau est pompée dans la direction opposée. Cela altère gravement ou empêche complètement le filtrage. Les particules de saleté et la turbidité ne sont plus éliminées efficacement de l’eau, ce qui entraîne une détérioration rapide de la qualité de l’eau.
Dommages possibles à la pompe
La pompe de circulation du système de filtration du spa est conçue pour un sens d'écoulement spécifique. Si l'appareil est utilisé dans le sens inverse de celui prévu pendant une longue période, des dommages peuvent survenir au niveau des joints, de la turbine et des roulements. Dans les cas extrêmes, la pompe peut devenir défectueuse, ce qui peut nécessiter un remplacement coûteux.
Perturbation de l'équilibre hydrique
Un fonctionnement défectueux du système de filtration du spa perturbe l’équilibre sensible de l’eau du spa. Une mauvaise orientation de l’eau peut entraîner une mauvaise distribution des produits chimiques de traitement de l’eau dans la piscine. La fonction de dosage automatique du pH et du désinfectant est également altérée. Par conséquent, l’eau risque d’être contaminée par des germes et des agents pathogènes, ce qui représente un risque pour la santé des baigneurs.
Recommandations de dépannage
- Éteignez immédiatement la pompe et raccordez correctement les tuyaux conformément aux instructions d'installation
- Vérifiez la qualité et la composition chimique de l'eau du spa, corrigez-la ou remplacez-la si nécessaire
- Inspection visuelle de la pompe pour détecter d'éventuels dommages mécaniques. Si des anomalies sont constatées, consultez un spécialiste.
- Après avoir corrigé les raccords des tuyaux, effectuez un cycle de lavage à contre-courant manuel
- Surveillez attentivement le fonctionnement et les performances du système de filtrage dans les prochains jours
L'échange accidentel des raccords du tuyau du filtre altère considérablement la qualité de l'eau du spa et peut entraîner des dommages techniques au système. Il est donc d'autant plus important de s'assurer que la connexion est correcte lors de l'installation selon les instructions. Des inspections visuelles régulières permettent de détecter et de corriger les erreurs de connexion à un stade précoce, avant que des dommages ultérieurs ne surviennent.
À quoi me sert le manomètre ?
Le manomètre joue un rôle important dans la surveillance et le fonctionnement du système de filtration du spa :
Objectif du manomètre :
- Le manomètre mesure la pression dans le système de filtration et l'affiche visuellement.
- La pression affichée permet d'évaluer le degré de contamination des billes filtrantes dans le récipient filtrant.
- Une basse pression indique un filtre propre, tandis qu'une haute pression indique que le filtre est obstrué et doit être nettoyé.
- En vérifiant régulièrement le manomètre, le moment optimal pour nettoyer les boules filtrantes peut être déterminé.
Conséquences de l'absence d'installation du manomètre :
- Sans manomètre, il n’y a aucun contrôle visuel sur l’état du système de filtration.
- Une augmentation de la pression du filtre due à des dépôts de saleté n'est pas détectée, ce qui nuit aux performances du filtre.
- Le nettoyage nécessaire des boules filtrantes n'est pas effectué en temps opportun, ce qui entraîne une diminution de la qualité de l'eau.
- En cas de forte contamination, la pompe risque d'être surchargée car elle doit travailler contre une résistance accrue.
- Dans les cas extrêmes, un filtre complètement bouché peut interrompre le débit d'eau et endommager la pompe.
Recommandations :
- Le manomètre doit être installé conformément aux instructions pour assurer une surveillance efficace du filtre.
- Même lors d'une installation ultérieure, il faut veiller à ce que le manomètre soit positionné au bon endroit dans le système de filtration.
- Le manomètre doit être clairement visible par l'opérateur pour permettre une inspection régulière.
- En cas d'incertitudes concernant l'installation ou l'interprétation des valeurs de pression, il convient de consulter un spécialiste.
Le manomètre est un outil indispensable pour surveiller et garantir les performances du filtre. En surveillant en permanence la pression du filtre, les défauts peuvent être détectés et corrigés à un stade précoce.
Une installation correcte et une lecture régulière du manomètre contribuent de manière significative à maintenir une qualité d'eau optimale et à protéger le système de filtration du spa.
Pourquoi ai-je besoin de la lampe UV Lagoon pour mon spa ?
La lampe UV Lagoon est un complément utile au traitement de l'eau de votre spa. Il offre les avantages suivants :
1. Désinfection sans produits chimiques
La lampe UV utilise la lumière ultraviolette pour tuer les agents pathogènes, les bactéries et les virus présents dans l’eau. Cette méthode de désinfection physique peut réduire l’utilisation de produits chimiques tels que le chlore ou le brome. Cela est non seulement plus agréable pour les baigneurs, mais protège également l’environnement.
2. Une eau claire et sans odeur
La lumière UV oxyde les composés organiques présents dans l’eau qui peuvent être responsables de la turbidité et des odeurs désagréables. En combinaison avec la filtration conventionnelle, la lampe UV garantit une eau cristalline et fraîche - sans l'odeur typique de chlore.
3. Protection contre les maladies
Les agents pathogènes peuvent se multiplier rapidement dans l’eau chaude. La désinfection UV offre une protection supplémentaire contre les infections d'origine hydrique telles que Legionella, Escherichia coli ou Pseudomonas. Il s’agit d’un aspect de sécurité important, en particulier pour les personnes immunodéprimées ou pour une utilisation commerciale.
4. Installation et entretien faciles
La lampe UV Lagoon est intégrée au système de filtration du spa et fonctionne automatiquement dès que la pompe fonctionne. La conception compacte facilite également la mise à niveau dans les systèmes existants. La lampe ne doit être remplacée qu'une fois par an - un petit effort pour un bénéfice supplémentaire en matière d'hygiène.
5. Économies de coûts
La réduction des besoins en produits de traitement de l’eau peut réduire les coûts de fonctionnement du spa. La durée de vie de la piscine et de sa technologie est également prolongée par une désinfection UV douce, ce qui permet d'économiser sur les investissements de réparation et de remplacement à long terme.
En résumé, la lampe UV Lagoon offre un moyen efficace et écologique de maintenir la qualité de l’eau de votre spa au plus haut niveau. La combinaison de la désinfection UV et de la filtration conventionnelle crée une expérience de bain agréable et sûre pour vous et vos invités. Une modernisation est donc fortement recommandée.
À quelle fréquence le filtre doit-il être nettoyé ou les billes filtrantes changées ?
Le nettoyage et le changement des boules filtrantes sont essentiels pour maintenir une qualité d’eau optimale dans votre spa. Voici les points les plus importants pour le nettoyage du filtre et le remplacement des billes filtrantes :
Nettoyage des boules filtrantes :
Les boules filtrantes doivent être nettoyées régulièrement pour maintenir leurs performances de filtration et éviter toute contamination. Les intervalles de nettoyage dépendent de l'intensité d'utilisation et de la qualité de l'eau :
- Pour une utilisation normale (2 à 3 fois par semaine) : Nettoyer toutes les 2 à 4 semaines
- Pour un usage intensif (quotidien) : Nettoyer toutes les 1 à 2 semaines
- Dans l'eau dure ou ferreuse : Un nettoyage plus fréquent peut être nécessaire
Pour le nettoyage, nous recommandons :
1. Éteignez le système de filtration et videz le réservoir du filtre
2. Faire tremper et rincer les boules filtrantes avec un nettoyant spécial filtre
3. Si les boules filtrantes sont très sales, lavez-les en machine sans détergent
4. Laissez sécher les boules filtrantes et remettez-les dans le récipient du filtre
Remplacement des boules filtrantes :
Même avec un nettoyage régulier, les boules filtrantes s'usent avec le temps et perdent leurs performances de filtration. Il est donc conseillé de le remplacer aux intervalles suivants :
- En utilisation normale : Tous les 2-3 ans
- Pour un usage intensif : Annuellement
- En cas de dommage ou de signes visibles d'usure : Remplacement immédiat
Lors du remplacement des boules filtrantes, veuillez noter :
1. Utilisez uniquement des produits originaux de haute qualité adaptés au système de filtration du spa
2. Assurez-vous que la quantité de remplissage est correcte (suivez les instructions du fabricant)
3. Rincez soigneusement les nouvelles boules filtrantes avant de les remplir pour éliminer la poussière
4. Après avoir remplacé le système de filtration, remettez-le en service et vérifiez l'absence de fuites.
Inspection régulière :
En plus des intervalles de nettoyage et de remplacement prévus, les boules filtrantes doivent également être vérifiées lors de l'entretien hebdomadaire du spa. Recherchez des signes d’usure, de décoloration ou d’agglutination. Ces signes indiquent une réduction des performances du filtre et nécessitent un nettoyage ou un remplacement prématuré.
En entretenant régulièrement les boules filtrantes, vous vous assurez que votre spa est toujours rempli d'une eau cristalline et hygiéniquement parfaite. En cas de doute, veuillez consulter le mode d’emploi de votre système de filtration de spa ou contacter une entreprise spécialisée dans le traitement de l’eau.
Résumé:
- Nettoyez les boules filtrantes toutes les 2 à 4 semaines (avec une utilisation normale)
- Remplacez les boules filtrantes tous les 2 à 3 ans (avec une utilisation normale)
- Utilisez uniquement des produits originaux et assurez-vous de la quantité de remplissage correcte
- Inspection visuelle hebdomadaire pour détecter l'usure et la contamination
- Si vous avez des questions, consultez une entreprise spécialisée
Avec un volume d'eau de 1 500 litres, combien de temps le système de filtration doit-il fonctionner quotidiennement ?
Durée de fonctionnement quotidienne recommandée du filtre pour un volume d'eau de 1 500 litres
Pour un spa d’une capacité d’eau de 1 500 litres, le système de filtration du spa doit fonctionner entre 4 et 6 heures par jour pour garantir une qualité d’eau optimale. Cette recommandation est basée sur les facteurs suivants :
Taux de circulation :
Une filtration efficace nécessite que l’eau de la piscine soit entièrement circulée et nettoyée plusieurs fois par jour. Le système de filtration Steinbach 25N a une capacité de pompe de 5,5 m³ par heure. Avec un volume d'eau de 1,5 m³ (1 500 litres), une durée de fonctionnement de 4 à 6 heures permet d'obtenir une circulation de 3 à 4 fois le contenu de la piscine par jour.
Intensité d'utilisation :
La durée de filtration recommandée suppose une utilisation moyenne du spa par 2 à 4 personnes 3 à 4 jours par semaine. En cas d'utilisation plus intensive, par exemple quotidienne ou par un plus grand nombre de baigneurs, la durée de fonctionnement du filtre doit être augmentée en conséquence pour assurer un traitement adéquat de l'eau.
Efficacité énergétique :
Une durée de fonctionnement de 4 à 6 heures par jour représente un bon compromis entre efficacité du filtre et consommation d'énergie. Des durées de fonctionnement plus longues entraînent une consommation d'énergie plus élevée, tandis que des intervalles plus courts peuvent nuire à la qualité de l'eau. Grâce à une minuterie, le système de filtration du spa peut être activé automatiquement aux heures souhaitées.
Pour un spa avec un volume d'eau de 1 500 litres, une durée de fonctionnement quotidienne du filtre de 4 à 6 heures avec le système de filtration Steinbach 25N est recommandée. Cette recommandation s'applique à une intensité d'utilisation moyenne et peut être adaptée aux besoins individuels. Des analyses d’eau régulières et des inspections visuelles aident à optimiser les temps de filtration et à obtenir une qualité d’eau constamment élevée.
Conclusion : Le bon système de filtrage est crucial
Un système de filtration de spa puissant et fiable est essentiel pour une eau hygiéniquement propre et cristalline dans votre spa. Avec le système de filtration Steinbach 25N, vous obtenez un ensemble complet bien pensé qui combine toutes les fonctions importantes dans un seul appareil compact.
Grâce à la pompe de circulation efficace, au réservoir filtrant aux dimensions optimales avec boules filtrantes et à la vanne à 7 voies conviviale, vous maîtrisez facilement le traitement quotidien de l'eau. Le nettoyage régulier des billes filtrantes et la surveillance de la pression du filtre via le manomètre intégré garantissent des performances de filtration constamment élevées.
Pour une qualité et une sécurité accrues de l’eau, nous recommandons d’ajouter une lampe UV au système. Cela permet non seulement de maintenir de manière fiable les matières en suspension et la turbidité à distance, mais également d'éliminer physiquement les germes et bactéries pathogènes.
